電動窗簾安裝全攻略,5個經典案例變身安裝達人

%e4%b8%8b%e8%bc%89

    近幾年來,智慧居家的概念越來越普及,電動窗簾的價格不再高不可攀,想要彈指之間享受舒適天光,只要上網就能買到所有的零組件。但是零組件入手之後,就遇到下一個問題:電動窗簾這麼高科技的產品,有辦法自己安裝嗎?來來來各位看倌,我們很有信心地告訴你:只要掌握幾個關鍵,你也可以變身安裝達人,自己完成電動窗簾的安裝。


電動窗簾安裝為什麼非讀這一篇不可?

    本篇文章依序介紹三種最常見的電動窗簾安裝方法:電動布窗簾、電動百葉窗電動捲簾,再附上五個我們遇過的經典案例,可說是電動窗簾安裝的武功秘笈。讀完後,你就可以:

1. 自己安裝電動布窗簾、百葉窗、捲簾。目前網路上可找不到這麼詳盡的攻略喔。

2. 如果複雜的電動窗簾你都會裝,單純的一般窗簾更是一塊蛋糕啦。所以你也能自己安裝一般的布窗簾、百葉窗、捲簾。

3. 省下荷包。電動窗簾一根軌道的安裝費用都要1,000起跳,自己DIY就能省下這筆錢。

4. 享受DIY的成就感。親手安裝的感覺只有一個字可形容,日後每一次使用窗簾時,都能再溫習這種感覺喔。



電動與一般窗簾的安裝有什麼差別?

    不同的地方在於:

1. 電源。最重要最關鍵的就是電源啦!只要電源搞定,你就成功了一半。電源分強電與弱電,強電電壓也分110V220V兩種,建議在裝潢時就要規劃進去,細節請見另外這篇。

2. 電動窗簾由馬達帶動,除了重量增加之外馬達也會有震動,安裝面要能夠越緊實越好,例如實心水泥牆、實心木板,不過在某些情況下窗簾與天花板之間有縫隙也會產生共振,這是第二個關鍵。我們就實際測試過,同樣的電動軌道裝在窗簾盒與裝在水泥梁柱下,馬達運轉時的聲音完全就是不一樣喔!!

電動窗簾安裝需要準備哪些工具呢?

    想要帥氣俐落的完成窗簾安裝,一定要備妥適當的工具:

1. 首先需要準備俗稱電火布的[絕緣膠帶],用在電線連接時,這也是安裝電動窗簾才需要的,一般窗簾就不用了哦。

2. [梯子]讓你安全又方便地在高空作業

3. [電動起子]與直徑一分的[木工螺絲]用來固定軌道

4. [捲尺][鉛筆][水平儀]讓你完美的找到安裝點

5. 如果安裝點是水泥牆你還需要直徑一分的[鑽尾]來鑽孔,直徑當然是要配合你用的螺絲。

布窗簾的軌道形式和安裝流程

    第一個介紹的是最常見的開闔式布窗簾,包含打折簾、蛇形簾以及窗紗都適用。通常布窗簾軌道會比較長,為了運送方便會裁為兩隻軌道。我們先來看看所有軌道的配件。

img_20181129_095211

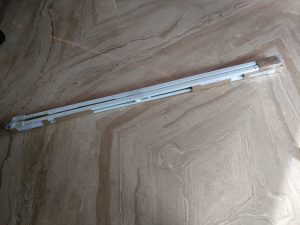

首先是分成兩段的布窗簾軌道,外表看起來與一般布窗簾一樣。但內部可大有玄機。

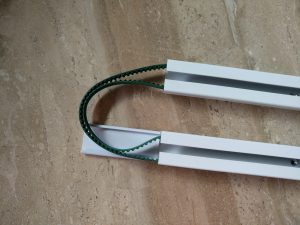

img_20181129_095535

在軌道組合之前可看到傳動皮帶,它的作用是帶動滑輪開闔,扮演很重要的角色哦。白色凸出來的是軌道銜接架,可固定接起來的軌道。

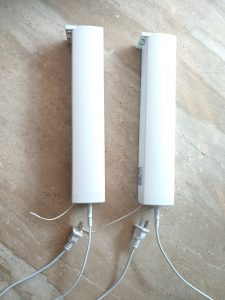

img_20181129_101510

電動窗簾的主角--電動馬達。我們用的馬達外觀十分有質感,在任何環境下都有加分的效果。

看完所有配件,以下就開始安裝步驟囉~電動布窗簾的安裝有兩個要點必須特別留意:1. 軌道組裝。2.電源連接。以下我們逐一細說~~

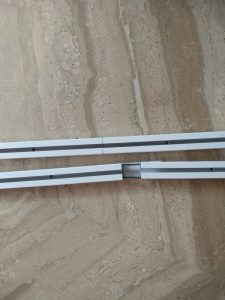

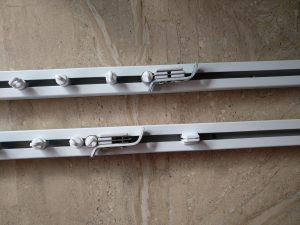

img_20181129_100210img_20181129_100106

    1. 軌道組裝。先把兩邊的軌道卡進銜接架中,慢慢地把兩邊軌道推近直到完全連接為止。接著把前臂架的兩個滑輪用螺絲固定住,這樣軌道的組合就完成了。圖中上方是已經固定的軌道,下方則是原本的樣子。差別在於最中間的滑輪有沒有固定在前臂架上。

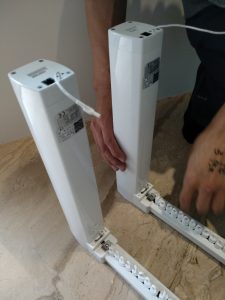

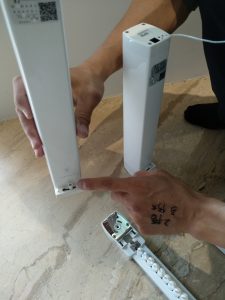

img_20181129_102557img_20181129_102643

     2. 馬達組裝。馬達有一個卡準,拉開卡準然後對準軌道架子上的孔洞,插進去旋轉馬達,聽到""的一聲,沒錯就是這個聲音,每次安裝只要聽到這個清脆的聲音都會覺得~好療癒喔~輕輕推一下若是不會晃動的話,就表示你成功了。這一步很重要,因為馬達很重又在高處,萬一沒裝好馬達掉下來,那代誌就大條了。

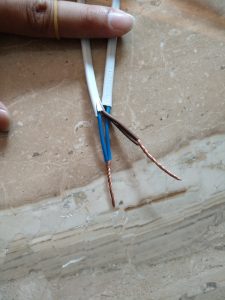

img_20181129_102030img_20181129_102513

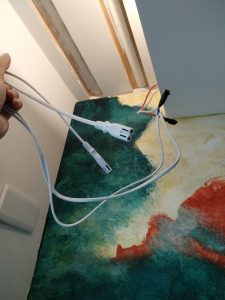

     3. 電源連接。首先確認電源總開關是關閉的,這邊一定要再三確認喔,在裝潢現場通常同時會有很多工班,我們曾經就發生過關閉的總電源不知被誰打開,師傅當場在梯子上哇哇大叫。將馬達電源線與預留的電線連在一起,此案例因為有布加紗兩個軌道因此需要兩條馬達電源線,但預留的電線只有一條,沒關係只要分清楚火線與中性線,一條電線接到兩條電源線也是可以的。

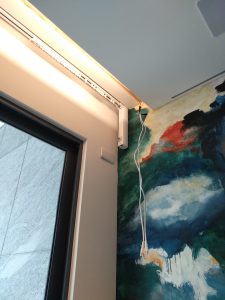

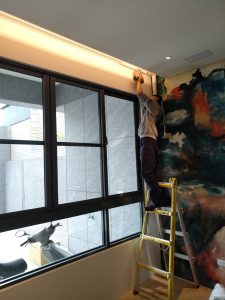

img_20181129_103048img_20181129_103108

        4. 軌道定位。帥氣地用螺絲把軌道牢牢鎖在牆壁或天花板。本案例中軌道是裝在窗簾盒內,直接用螺絲往上鎖即可。

        5. 馬達測試。到這裡,恭喜你快要完成囉!將電源線接上馬達,確認總電源是開啟的,拿出遙控器測試軌道與馬達是否順利運轉。

        6. 掛窗簾。美麗的窗簾布已經在旁邊等很久了,快把它掛上去吧,噹啷~完成囉,準備好手機來記錄這偉大的一刻吧!動動手指頭即能輕鬆遙控優雅生活。

電動捲簾的安裝流程

    一般捲簾就是靠捲軸的捲動來控制窗簾的收闔,因此電動捲簾就是利用管狀馬達來帶動捲軸,取代手拉的辛苦。電動捲簾的安裝單純,因為馬達都已經和捲軸接好了。

    電動捲簾的安裝有兩個重點,就是安裝托架與電源連接。

1. 安裝一端托架。先拿出一端的托架,找到欲安裝的地方,用鉛筆在鎖孔之處做個記號,用木工螺絲把托架固定住。

2. 安裝另一端托架。先測量捲簾的寬度,從裝好的托架推算出第二個托架的位置,安裝時記得要利用水平儀,讓捲簾裝上後能夠水平捲動,稍有偏差都有可能使捲簾卡到左右托架,那比卡到陰還要難處理。

3. 固定捲簾。將捲簾和馬達一起裝到托架上,聽到的一聲就表示卡進去了,這輕脆療癒的聲音,你一定要親自來聽聽。

4. 連接電源。將馬達電源線與預留的電線連在一起,就完成囉!

電動百葉窗的安裝步驟

    百葉窗的操作與捲簾類似,也是靠上方捲軸帶動窗簾收闔。而不同的地方在於,百葉窗多了翻轉的功能,因此一窗電動百葉會有兩個馬達,遙控器也會跟電動捲簾不一樣喔。先來看看電動百葉與它的配件。

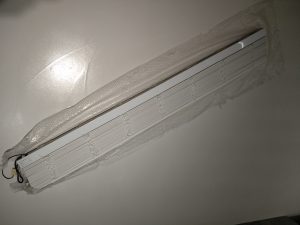

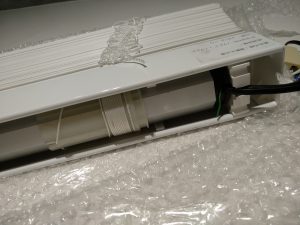

img_20181211_132248   img_20181211_132310

這是百葉窗整窗的樣子,從上方可看出馬達已經裝在上軌了。

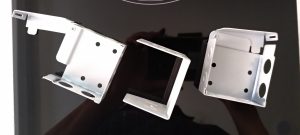

img_20190209_221259

安裝百葉窗用的托架,我們的托架是天架壁架共用。

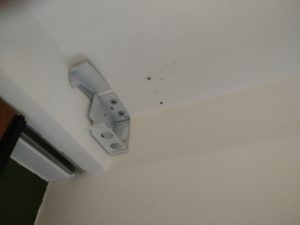

img_20181211_132556_hhtimg_20181211_132615

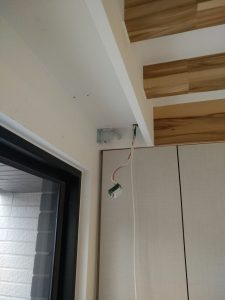

1. 安裝托架。先拿出一端的托架,找到欲安裝的地方,利用鉛筆在鎖孔之處做個記號,用木工螺絲就可以把托架固定住。再來安裝另一端托架。先測量百葉窗的寬度,從裝好的托架推算出第二個托架的位置,確定就可以把左右托架固定在牆壁或天花板。

img_20181211_132558

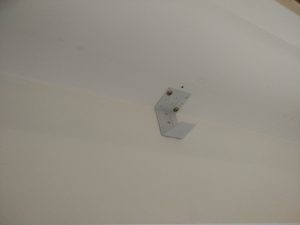

2. 安裝中間的托架。百葉窗重量比較重的話,廠商會附兩個以上的托架,安裝時只要閃開百葉的拉繩,在兩端托架之間即可。

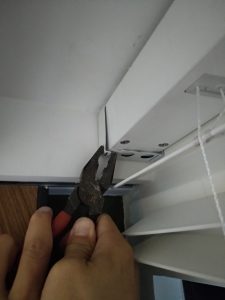

img_20181211_133427_hht

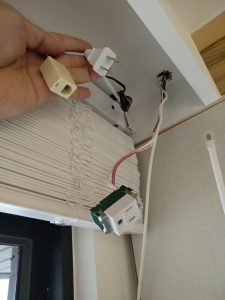

3. 固定百葉窗。將百葉窗上軌放到托架上,用螺絲起子抵住托架下方,用力向上推就能將托架扣起來。img_20181211_132923_hht

4. 連接電源。將馬達電源線與預留的電線連在一起,就完成囉!本案例中電動百葉還要連接智慧居家系統,所以除了電源插頭之外還有一條弱電線路。

如果你的電動窗簾也有連接智慧居家系統的話,要注意有沒有One Touch的功能,如果關燈的同時也把窗簾電源關掉的話,你的窗簾就無法操作囉。遇到這種情況,就要請系統工程師來協助更改設定了。

看完以上,你已經晉升為窗簾安裝學徒了,下面再分享5個案例,只要熟記其中的秘訣,又可以升等為師傅囉!

案例一:酒商招待所的電動蛇形簾

    這個案例中,蛇形簾的高度超過300公分,我們丈量時考慮到挑高窗簾布的延展性,因此布的高度作的比較短,避免窗簾拖到地板。但到了安裝時發現窗簾太短了必須調整兩公分。如果是一般布窗簾的安裝,我們可以在軌道上與天花板之間加墊片,讓軌道與地板距離更接近,就能解決這個問題。但是這方法卻不適用於電動窗簾。因為,電動窗簾馬達在運轉時會輕微震動,連帶整個軌道都會共振。只要軌道上緣有墊片或是安裝介面不堅固,窗簾收闔時的噪音將會非常大聲!因此電動窗簾安裝時切記的是,軌道安裝的地方一定要實心或是非常堅固,否則運轉的噪音將會和你的焦慮感產生共振。

案例二:麵包店的電動捲簾

    這案例中的捲簾高度超過四米,製作時我們擔心會發生捲簾的災難,也就是捲簾布會卡進托架造成損壞,因此特意讓捲簾布片作的比較窄,讓托架到捲簾布的距離比較寬。但是,災難還是發生了......原來捲簾在放下與捲起的過程中會輕微的碰到店內的燈架,造成布片有前後的擺盪,使得布片在收起時受力不均而左右位移,最後就卡到托架了。而卡到之後布片的皺折又加大了收起時的位移,安裝後不到半年,業主就得替換新的捲簾布了。

    因此,電動捲簾在安裝時除了要力求水平之外,更要留意捲簾下方是否會碰到其他物品,甚至是空氣對流都會造成擺盪,一定要非常非常小心這個細節。

接下來的案例我們會持續更新,大家敬請期待。
